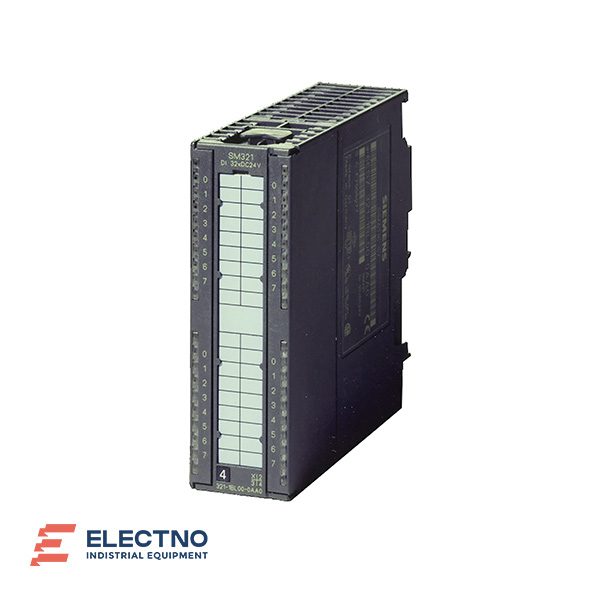

ماژول S7-300 SM321 32DI زیمنس

ماژول ورودي ديجيتال سري SM 321

يكي از ماژول‌هاي پي ال سي سری 300 ماژول S7-300 SM321 32DI زیمنس با کد فنی 6ES7321-1BL00-0AA0 است. طراحي مدولار پي ال سي سري 300 زيمنس توانايي تقويت اين كنترل‌كننده منطقي را ممكن مي‌سازد. به همين منظور با كمك ماژول ورودي ديجيتال سري SM 321 مي‌توان تعداد ورودي‌هاي ديجيتال PLC را افزايش داد

مشخصات ماژول 6ES7321-1BL00-0AA0 زیمنس

1. كارت ديجيتال ورودي ايزوله شده است. اين ويژگي سبب مي‌شود كه در صورت بروز اتصال كوتاه يا ولتاژ اضافه آسيبي به قطعات PLC وارد نشود.
2. تعداد ورودي‌هاي ديجيتال اين ماژول DI سري SM 321 برابر با 32 عدد است.
3. مقدار ولتاژ ورودي ماژول ديجيتال ورودي مساوي با 24VDCمي‌باشد.
4. طول كابل كارت DI زيمنس در صورت حفاظت‌ برابر با 1000 متر و در حالت غير حفاظت شده مساوي با 600 متر است.
5. كانكتور اتصال كارت ورودي ديجتال سري SM 321 داراي 40 POLE مي‌باشد.

مزاياي استفاده از ماژول 32 ورودی دیجیتال S7-300 زیمنس

1. استفاده از ماژول DI امكان اتصال سنسور‌ها و اكچويترهاي ديجيتال را فراهم مي‌كند. اين ويژگي انعطاف‌پذيري سيستم PLC را افزايش مي‌دهد.
2. براي انجام كاري خاص با استفاده از ماژول‌هاي SM 321 مي‌توان تعداد ورودي / خروجي‌ها را تطيبق داد. انجام اين كار موجب كاهش هزينه‌هاي مصرفي مي‌شود.

ويژگي‌هاي مكانيكي كارت ديجيتال ورودي پي ال سي سري S7-300

ماژول‌هاي ورودي / خروجي ديجيتال شامل مشخصه‌هاي مكانيكي زير مي‌باشد:

1. چراغ LED سبز رنگ براي نشان دادن وضعيت سيگنال‌هاي ديجيتال در ورودي‌ها
2. سوكتي براي كانکتور جلويي ماژول 32 ورودی دیجیتال S7-300 زیمنس قرار دارد. اين سوكت به صورت حفاظت‌شده در پشت درب جلويي قرار دارد.
3. روي درب جلويي فيلد برچسب‌گذاري قرار دارد.
4. پين رابط (Connector PIN) براي سيم‌كشي، داخل درب جلويي موجود است.

نصب آسان ماژول ديجيتال ورودي SM321

كارت‌هاي ورودي / خروجي ديجيتال روي ريل DIN نصب مي‌شوند. اتصال به ساير ماژول‌ها به وسيله باس كانكتور (BUS Connector) انجام مي‌شود. هنگام استفاده از ET 200M به همراه باس ماژول‌هاي فعال، تعويض ماژول‌هاي ديجيتال خطايي ايجاد نمي‌كند. همچنين ساير ماژول‌ها بدون مشكل به كار خود ادامه مي‌دهند.

انواع سري ماژول‌هاي I / O ديجيتال پي ال سي مدل 300 زيمنس

1. SM 321 digital input modules (ماژول‌هاي ورودي ديجيتال SM 321) كه ماژول 32 ورودی دیجیتال S7-300 زیمنس در اين دسته قرار دارد.
2. SM 322 digital output modules (ماژول‌هاي خروجي ديجيتال SM 322)
3. SM 323/SM 327 digital input/output modules (ماژول‌هاي ورودي / خروجي ديجيتال SM 323 / SM 327) که تنها مخصوص PLC مدل 300 است.
4. SIPLUS S7-300 SM 321
5. SIPLUS S7-300 SM 322
6. SIPLUS S7-300 SM 323

ساير كارت‌های ورودی / خروجی سری SM 321

1. 6ES7321-1BH02-0AA0
2. 6ES7321-1BH50-0AA0
3. 6ES7321-1BL00-0AA0
4. 6ES7321-1BP00-0AA0
5. 6ES7321-1CH00-0AA0
6. 6ES7321-1CH20-0AA0
7. 6ES7321-1EL00-0AA0
8. 6ES7321-1FF01-0AA0
9. 6ES7321-1FF10-0AA0
10. 6ES7321-7BH01-0AB0

خرید ماژول ورودي ديجيتال پي ال سي سري 300 زيمنس

برای مشاوره در زمینه خرید پی ال سی 300 زیمنس و قیمت ماژول S7-300 SM321 32DI زیمنس و کد فنی 6ES7321-1BL00-0AA0 با کارشناس فروش الکتنو تماس بگیرید. شرکت الکتنو وارد‌کننده تخصصی قطعات صنعتی خاص بیش از 120 برند می‌باشد. ما هر گونه تجهیزات صنعتی را بدون هیچ محدودیتی برای تامین می‌کنیم.

انواع ماژول‌های پی ال سی S7-300 زیمنس

1. CPU (Central Processing Units) که شامل پردازنده‌هاي استاندارد، كامپكت، ايمني و CPU‌هاي تكنولوژي مي‌باشد.
2. ماژول‌های I/O كه ماژول‌هاي آنالوگ، ماژول‌هاي ديجيتال، ماژول‌هاي ايمني آنالوگ و ديجيتال، كارت‌هاي ديجيتال ضد انفجار (EX) ، كارت‌هاي آنالوگ ضد انفجار، ماژول‌هاي ارتباطي، ماژول‌هاي عملكردي و… است.
   1. نكته: ماژول‌هاي ورودي و خروجي ديجيتال يا آنالوگ تنها براي پي ال سي S7 300 توليد مي‌شود.
3. منبع تغذيه (Power Supply) براي تامين ولتاژ پردازنده و ساير قطعات استفاده مي‌شود.
4. ماژول رابط (IM) كه براي اتصال ميان چند رك در SIMATIC S7 300 از اين قطعه استفاده مي‌شود.
5. از ماژول CP براي ارتباط با شبكه‌هاي صنعتي استفاده مي‌شود.
6. سيستم اتصال كه شامل كانكتور جلويي (Front Connector) و سيستم كابل‌كشي (System Cabling) است.
7. اكسسوري‌ها كه شامل ريل DIN و شيت‌هاي برچسب‌گذاري مي‌باشند.

ماژول‌هاي سيگنال (Signal Modules)

ارتباط PLC با دنياي خارج از طريق ماژول‌هاي سيگنال انجام مي‌شود. به مجموع كارت‌هاي ورودي / خروجي از نوع آنالوگ يا ديجيتال ماژول‌هاي سيگنال SM گفته مي‌شود. تمامي ماژول‌هاي SM زيمنس به شرح زير هستند:

1. كارت ورودي ديجيتال (DI)
2. كارت خروجي ديجيتال (DO)
3. كارت ورودي آنالوگ (AI)
4. كارت خروجي آنالوگ (AO)
5. ماژول ورودي / خروجي ديجيتال (D I/O)
6. ماژول ورودي / خروجي آنالوگ (A I/O)

نكته: ماژول ورودي / خروجي ديجيتال تنها براي PLC 300 زيمنس توليد مي‌شود. از اين ماژول به هر دو عنوان كارت ورودي و خروجي استفاده مي‌شود. اين كارت ورودي و خروجي كارايي ساده‌اي دارد. با توجه به سيستم سيم‌كشي غير پيچيده‌اش به آن User Friendly Wiring گفته مي‌شود

كارت ورودي ديجيتال SIEMENS

وضعيت پارامترهاي قطعات كنتاكتور، رله، شستي‌، كليد و… به صورت قطع / وصل و باز / بسته مي‌باشد. براي اتصال اين دستگاه‌هاي صنعتي به PLCها بايد از كارت‌هاي ورودي ديجيتال استفاده كرد. كارت‌هاي DI داراي ولتاژ 24، 110 و 220 ولت مي‌باشند. تعداد ورودي‎‌هاي ماژول ديجيتال ورودي برابر با 2، 16 و 32 مي‌باشد.
