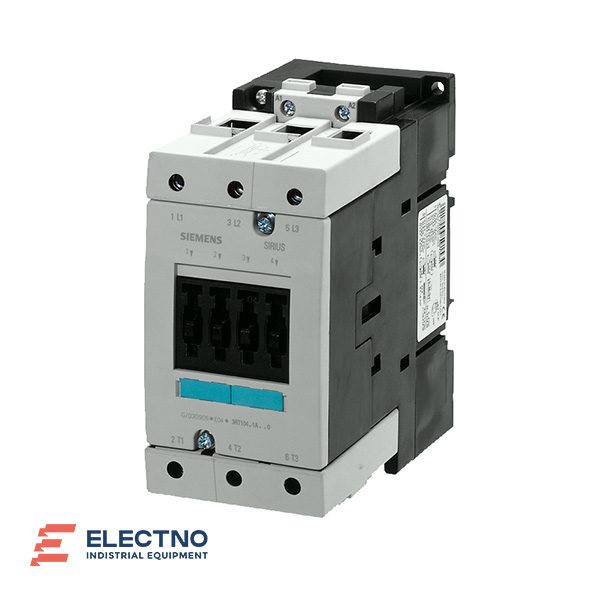

كنتاكتور 80آمپر 37کیلووات زیمنس، ولتاژ بوبین 230VAC

كنتاكتور سه فاز زيمنس 3RT1045-1AP00

كنتاكتور 80آمپر 37کیلووات زیمنس با کد فنی 3RT1045-1AP00 يكي از محصولات فشار ضعيف زيمنس است. اين كنتاكتور قدرت سري 3RT جز تجهيزات سوئيچينگ محسوب مي‌شود.  تجهيزات فشار ضعيف زيمنس (SIRIUS) شامل منبع تغذيه زيمنس، تجهيزات شبكه فشار ضعيف زيمنس، چراغ الارم زيمنس، كليد و شستي زيمنس، بي‌متال زيمنس، كنتاكتور زيمنس و كليد حرارتي زيمنس مي‌باشد.

خصوصیات کنتاکتور 37KW 80A زیمنس

1. كنتاكتور يك نوع كنتاكتور قدرت است. با استفاده از مكانيزم مغناطيسي از راه دور به صورت پي در پي مي‌توان مدار برق را قطع و وصل كرد.
2. جريان نامي محصول برابر با 80 آمپر و توان نامي آن برابر با 37 كيلو وات است. (نكته: بايد دقت كرد كه جريان و توان نامي بر اساس ولتاژ كاري 400 ولت و شرايط بار AC-3 اندازه‌گيري شده است. در كاتالوگ محصول مقدار جريان و توان نامي بر اساس شرايط بار AC-1,AC-4,… و ولتاژ كاري درج شده است.)
3. كنتاكتور زيمنس 3RT از نوع 3 POLE است. جهت نصب آن روي ريل DIN از ترمينال پيچي استفاده مي‌شود.
4. سايز كنتاكتور Sirius مساوي با S3 است.
5. ولتاژ بوبین کنتاکتور قدرت برابر با 220 ولت AC می‌باشد.

كنتاكتور‌هاي زيمنس SIEMENS

كمپاني زيمنس همواره يك پيشرو در زمينه توليد محصولات فشار ضعيف (Low Voltage) است. اين شركت آلماني چندين خانواده يا سري كنتاكتور با استاندارد جهاني توليد كرده است. انواع سري كنتاكتور‌هاي SIEMENS به شرح زير مي‌باشند:

1. 3RT (تيپ قديم زيمنس با 3RT10 و تيپ جديد زيمنس با 3RT20 شروع مي‌شود.)
2. 3TK
3. 3RH
4. 3BT
5. 3TC
6. 3TH

ويژگي‌هاي كنتاكتور زيمنس

1. كنتاكتور زيمنس در انواع صنايع كاربرد دارد و در هر شرايط آب‌و‌هوايي قابل استفاده است.
2. محدوده توان: 3 تا 250 كيلو وات است.
3. انواع سايز‌هاي قطعه: S00, S1, S2, S3, S6, S7, S8, S9, S10, S11, S12
4. ترمينال (اتصال) كنتاكتور: پيچي و فنري (S0, S00)، پيچي (S2)، باس دار (S3 تا S12)
5. ولتاژ تغذيه: 24 V DC, 110 V AC, 220 V AC
6. ولتاژ بوبين: 12 V DC تا 110 V DC – 24 V AC تا 230 V AC
7. امكان اتصال قطعات جداگانه مانند كنتاكت‌هاي كمكي، پلاتين‌هاي كنتاكت، بوبين‌ها با ولتاژ‌هاي مختلف و اينتر‌ لاك‌ها وجود دارد.
8. ميتوان كد‌هاي كنتاكتور‌هاي زيمنس با كدبندي‌هاي نرم‌افزار سايروس انطباق داد.

ويژگي كنتاكتور سري 3RT زيمنس:

كنتاكتور 80آمپر 37کیلووات زیمنس جز کنتاکتورهای سری 3RT زیمنس می‌باشد. خصوصیات کنتاکتورهای سری 3RT به شرح زیر است:

1. كنتاكتور سري 3RT در حالت قدرت داراي 3 كنتاكت باز و در نوع فرمان داراي تعدادي كنتاكت باز و بسته مي‌باشد.
2. سري 3RT حساسيت بالايي به اضافه ولتاژ دارد. (يك سيستم حفاظتي دارد كه مانع اضافه ولتاژ به سيستم مي‌شود.)
3. قابليت نصب كنتاكت كمكي رله حرارتي
4. كنترل مدار‌هاي كنترلي قوي و موتور‌ها به وسيله مدار‌هاي الكتريكي آمپر ضعيف
5. كنتاكتور سه فاز زيمنس مي‌تواند جريان 500-7 A را از خود عبور دهد.
6. اتصال كنتاكتور SIEMENS از نوع پيچي (SCREW) است. (باز و بسته كردن قطعه آسان است)
7. محدوده ولتاژ بوبين از 24 V DC تا 220 V DC

كلاس‌هاي مختلف كنتاكتور زيمنس سيريوس

با توجه كاربرد‌هاي مختلف كنتاكتور و افزايش عمر قطعه  و كاهش تنش‌هاي الكتريكي، كمپاني‌ها تيپ‌هاي مختلفي كنتاكتور توليد مي‌كنند. بر اساس استاندارد  IEC 60947-4-1سري‌هاي مختلف كنتاكتور به صورت زير است:

1. كنتاكتور AC (جريان متناوب): AC-1, AC-2, AC-3, AC-4, AC-5a, AC-6a, AC-6b, AC-7a, AC-7b, AC-8a, AC-8b, AC-11, AC-12, AC-13, AC-14, AC-15, AC-16, AC-17, AC-18, AC-19, AC-20, C-21, AC-22, AC-23
2. كنتاكتور DC (جريان مستقيم): DC-1, DC-3, DC-4, DC-5, DC-6, DC-12, DC-13, DC-14, DC-15, DC-16, DC-17, DC-18, DC-19, DC-20, DC-21, DC-22, DC-23

انواع کنتاکتور‌های زیمنس

کمپانی زيمنس دو نوع كنتاكور AC و DC در تيپ‌هاي مختلف توليد مي‌كند. قدرت كنتاكتور‌هاي نوع AC نسبت به DC بيشتر است. ليست انواع كنتاكتور‌هاي زيمنس به شرح زير است:

1. كنتاكتور AC تيپ AC1
2. كنتاكتور AC تيپ AC2
3. كنتاكتور AC تيپ AC3
4. كنتاكتور AC تيپ AC4
5. كنتاكتور AC تيپ AC5
6. كنتاكتور AC تيپ AC6
7. كنتاكتور DC تيپ DC1
8. كنتاكتور DC تيپ AC1
9. كنتاكتور DC تيپ DC2
10. كنتاكتور DC تيپ DC3
11. كنتاكتور DC تيپ DC4
12. كنتاكتور DC تيپ DC5
13. كنتاكتور DC تيپ DC6

بررسی کد فنی كنتاكتور زيمنس 3RT1045-1AP00

3RT – 1 – 0 – 45 – 1 – A – P0 – 0

1. ***: عبارت 3RT نشان می‌دهد که محصول یک کنتاکتور زیمنس است.
2. *: نشان‌ مي‌دهد که محصول یک کنتاکتور زیمنس است.
3. *: عدد 1 به معنی این است که کنتاکتور 3 فاز جز نسل دوم کنتاکتور‌‌های زیمنس است. و عدد 0 به این معنی است که کنتاکتور 3 pole دارد.
4. *: عدد 0 یعنی دستگاه از نوع 3 پل استاندارد است.
5. **:  عدد 4 یعنی سایز قطعه سوئیچینگ زیمنس برابر با S3 و عدد 5 به معنای آن است که توان قطعه برابر با 37 کیلو وات و جریان برابر با 80 آمپر است.
6. *: عدد 1 نشان می‌دهد که ترمینال کنتاکتور از نوع پیچی (SCREW) است.
7. *: حرف A یعنی ولتاژ کاری کنتاکتور قدرت از نوع AC و DC است.
8. **: عبارت P0 یعنی ولتاژ بوبین محصول مقداري برابر با 220VAC دارد.
9. *: عدد 0 یعنی کنتاکتور کنتاکت کمکی ندارد.

خريد كنتاكتور 80 آمپر زيمنس

برای مشاوره در زمینه خرید كنتاكتور 80آمپر 37کیلووات زیمنس با کد فنی 3RT1045-1AP00 سری 3RT10 با کارشناس فروش الکتنو تماس بگیرید. شرکت الکتنو وارد‌کننده تخصصی قطعات صنعتی خاص بیش از 120 برند می‌باشد. ما هر گونه تجهیزات صنعتی را بدون هیچ محدودیتی برای شما تامین می‌کنیم.

كنتاكتور چيست؟

يكي از تجهيزات پر‌مصرف تابلو برق فشار ضعيف كنتاكتور مي‌باشد. كنتاكتور كليدي براي قطع و وصل كردن جريان مدار الكتريكي قدرت يا كنترل است. در اصل كنتاكتور يك نوع رله مخصوص است كه براي كاربرد‌هاي آمپر بالا استفاده مي‌شود. اما تفاوت اين كليد الكترومكانيكي با رله  در اين است كه سرعت قطع  و وصل كانتكتور كمتر است.

كانتكتور از چه قسمت‌هايي تشكيل شده است؟

1. تيغه (پلاتين) كه به دو دسته تيغه فرمان و قدرت تقسيم مي‌شود. تیغه فرمان در مدار‌های فرمان استفاده می‌شود. پلاتین قدرت جریان الکتریکی را پس از هر بار تحريك شدن بوبين از خود هدايت مي‌كند.
2. بدنه: براي حفاظت و ايزوله كردن پلاتين‌ها استفاده مي‌شود.
3. بوبين: به صورت يك هسته مغناطيسي سيم‌پيچي‌شده است كه نيروي لازم جهت اتصال پلاتين‌ها را فراهم مي‌كند.

انواع كنتاكتور

1. كنتاكتور قدرت (كنتاكتور 3 فاز)
2. كنتاكتور كنترلي
3. كنتاكتور خازني

مزاياي كنتاكتور

1. عمر بيشتر، حفاظت بيشتر، صرف هزينه كمتر، ايمني بالاتر نسبت به كليد
2. رفع خطاي ناشي از شروع مجدد دستگاه صنعتي زماني كه خاموش است.
3. به صورت اتوماتيكي امكان فرمان از چند محل به وجود مي‌آيد.
4. سرعت قطع و وصل مدار زياد و استهلاك كم مي‌شود.
