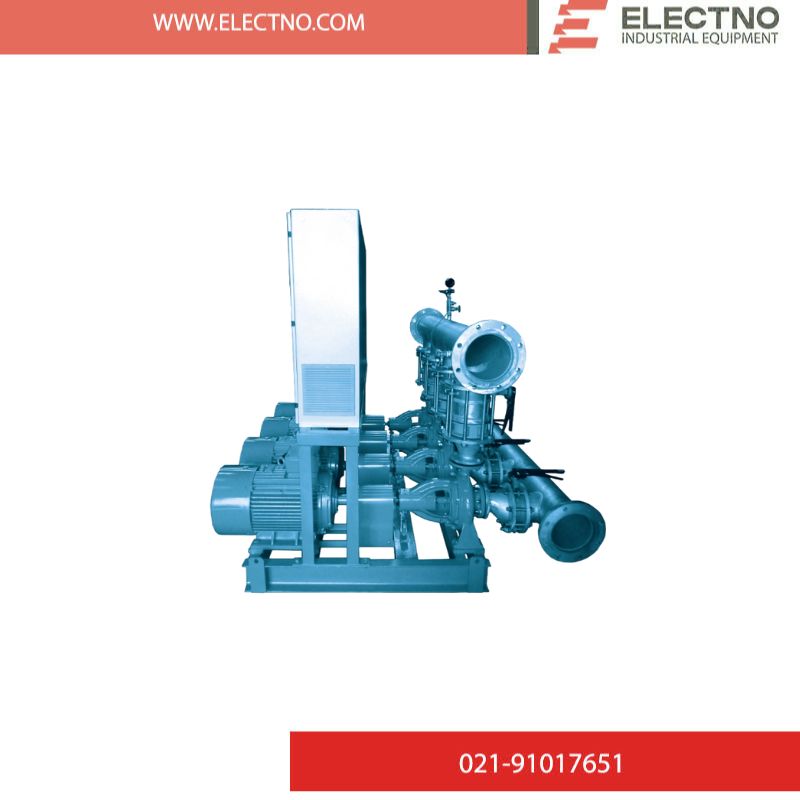

افزایش فشار و ظرفیت آب – ساختارهای فشرده و قابل تنظیم
معرفی کلی
سیستم‌های بوستر زمانی به کار می‌روند که نیاز به افزایش فشار یا ظرفیت جریان آب در شبکه تأمین وجود داشته باشد. عملکرد این سیستم‌ها به دو روش قابل پیاده‌سازی است:
-
سیستم ساده (مدل BL): با کلید دیجیتال فشار (Pressure Switch)
-
سیستم پیشرفته (مدل BV): با سنسور آنالوگ فشار و اینورتر (VFD) برای کنترل دور موتور
در هر دو مدل، عملکرد سیستم به‌صورت خودکار توسط سنسور فشار کنترل می‌شود (استارت و توقف پمپ‌ها). طراحی نهایی هر بوستر بر اساس مشخصات فنی پروژه و نوع مصرف صورت می‌گیرد.
توضیحات فنی
سیستم‌های بوستر BL و BV به صورت کامپکت (فشرده) شامل ۲ تا ۶ پمپ مشابه طراحی می‌شوند.
تعداد پمپ‌ها بر اساس میزان مصرف کلی آب محاسبه می‌شود، به‌طوری‌که در دوره‌هایی با نیاز کم، تنها یک پمپ فعال خواهد بود.
-
کنترل سیستم با استفاده از سنسور فشار و تابلو کنترل الکترونیکی انجام می‌شود.
-
در سیستم‌های دارای دو پمپ، عملکرد به‌صورت متناوب (چرخشی) یا همزمان (موازی) است.
-
در سیستم‌هایی با بیش از دو پمپ، کنترل توسط PLC انجام می‌گیرد.
ویژگی‌ها
-
پمپ‌های تک‌مرحله‌ای یا چندمرحله‌ای
-
نصب افقی یا عمودی
-
هد کلی: بین 30 تا 250 متر
-
جنس بدنه: چدن یا استنلس استیل
-
آب‌بندی: با مکانیکال سیل
-
موتور الکتریکی تک‌فاز: تا توان 1.5 کیلووات (230 ولت / 50 هرتز)
-
موتور الکتریکی سه‌فاز: (400/440 ولت – 50/60 هرتز)
-
منبع تحت فشار: با ظرفیت متناسب با کاربرد
-
کلکتور مکش و دهش: با قطر محاسبه‌شده – از جنس چدن یا استنلس استیل
✅ تمام تجهیزات دارای گواهینامه ATEX بوده و مناسب محیط‌های صنعتی با خطر انفجار هستند.
کاربردها
سیستم‌های بوستر BL – BV در تأسیساتی به‌کار می‌روند که تأمین آب دارای نوسان یا افت فشار شدید باشد، مانند:
-
مجموعه‌های توریستی و اقامتی
-
خطوط تولید صنعتی
-
سیستم‌های آبیاری کشاورزی
-
و سایر تأسیسات مشابه
